Lò dầu tải nhiệt – Cấu tạo và nguyên lý hoạt động

Trong các ngành công nghiệp đòi hỏi nhiệt độ cao và ổn định, lò dầu tải nhiệt chính là giải pháp thay thế hoàn hảo cho các hệ thống hơi nước truyền thống. Khả năng vận hành ở nhiệt độ lên tới $300°C – 350°C$ trong khi áp suất hệ thống thấp giúp thiết bị này trở thành lựa chọn an toàn và hiệu quả hàng đầu.

Bài viết dưới đây sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động và những lưu ý quan trọng khi lựa chọn lò dầu tải nhiệt phù hợp.

Lò dầu tải nhiệt là gì?

Lò dầu tải nhiệt (hay còn gọi là lò dầu truyền nhiệt) là thiết bị sinh nhiệt công nghiệp sử dụng dầu chuyên dụng làm môi chất truyền nhiệt thay vì nước. Nhiệt lượng từ buồng đốt được hấp thu bởi dầu tải, sau đó dầu nóng được bơm tuần hoàn đến các thiết bị sử dụng nhiệt (máy ép, lò sấy, bồn trộn…) để thực hiện trao đổi nhiệt gián tiếp. Sau khi trao đổi nhiệt, dầu nguội quay trở lại lò để gia nhiệt, tạo thành chu trình khép kín liên tục.

Điểm vượt trội của lò dầu tải nhiệt so với nồi hơi truyền thống là khả năng đạt nhiệt độ rất cao (150 – 400°C) trong khi vẫn hoạt động ở áp suất thấp. Điều này giúp giảm đáng kể rủi ro cháy nổ, giảm yêu cầu kỹ thuật đường ống và kéo dài tuổi thọ hệ thống.

Cấu tạo của lò dầu tải nhiệt

Hệ thống lò dầu tải nhiệt được cấu thành từ các bộ phận chính:

Buồng đốt

Lò dầu tải nhiệt hiện có hai kiểu buồng đốt phổ biến, mỗi loại phù hợp với nhu cầu sản xuất và loại nhiên liệu khác nhau:

Buồng đốt ghi tĩnh: hoạt động theo nguyên lý đơn giản. Nhiên liệu cháy trên mặt ghi cố định trong môi trường ổn định. Ưu điểm nổi bật là thiết kế dễ lắp đặt, chi phí đầu tư thấp và vận hành ổn định, thích hợp cho các dây chuyền không yêu cầu thay đổi nhiệt lượng liên tục.

Buồng đốt ghi tầng sôi: ứng dụng công nghệ hiện đại hơn. Luồng khí thổi từ dưới lên giữ nhiên liệu dạng hạt nhỏ (mùn cưa, cám, phế phẩm gỗ…) ở trạng thái lơ lửng. Tạo ra sự tiếp xúc tối đa giữa nhiên liệu và không khí. Nhờ đó quá trình cháy diễn ra gần như hoàn toàn, giúp tiết kiệm nhiên liệu và giảm đáng kể lượng khí thải độc hại. Đây là lựa chọn tối ưu cho các nhà máy hướng đến sản xuất xanh và tuân thủ tiêu chuẩn môi trường.

Thân lò

Thân lò đặt phía trên buồng đốt. Được cấu tạo từ các ống trao đổi nhiệt chứa dầu bên trong. Dầu trong ống hấp thu nhiệt bức xạ và đối lưu từ buồng đốt, nóng dần lên đến khoảng 400°C, sau đó được hệ thống bơm tuần hoàn dẫn đến nơi tiêu thụ nhiệt.

Hệ thống cấp liệu và ghi lò

Nhiên liệu (than, sinh khối, dầu FO/DO, gas) được cấp tự động vào buồng đốt thông qua băng tải, vít tải, phễu chứa. Với lò ghi xích, nhiên liệu được trải đều trên mặt ghi và cháy từ đầu đến cuối lò. Với lò tầng sôi, nhiên liệu được thổi tung lên trong dòng khí tốc độ cao. Tro xỉ sau khi nhiên liệu cháy kiệt được xử lý tự động bằng vít tải xỉ.

Cụm bơm dầu tuần hoàn

Đây là bộ phận quan trọng bậc nhất của hệ thống. Bơm tuần hoàn dầu hoạt động liên tục tốc độ cao (động cơ tần số đến 50Hz), có nhiệm vụ vận chuyển dầu nóng từ lò đến thiết bị sử dụng nhiệt và hút dầu nguội từ hệ thống tiêu thụ quay trở về lò để gia nhiệt. Thiết bị PLC điều khiển bơm theo bộ chênh áp suất, đảm bảo lưu lượng ổn định.

Bồn giãn nở và bồn chứa dầu

Bồn giãn nở là một trong những bộ phận quan trọng của lò dầu tải nhiệt. Được thiết kế đặt ở vị trí cao nhất hệ thống, đảm bảo đường ống luôn được điền đầy dầu. Khi dầu nóng lên và giãn nở, áp suất trong ống tăng, một phần dầu hồi trở về bồn giãn nở.

Bồn chứa dầu phụ đặt bên dưới bồn giãn nở. Có vai trò dự phòng và điều tiết lượng dầu trong hệ thống. Khi dầu giãn nở vượt ngưỡng hoặc cần bảo trì, bồn sẽ tiếp nhận hoặc bổ sung dầu kịp thời, đảm bảo hệ thống vận hành liên tục và an toàn.

Hệ thống tiết kiệm nhiệt và xử lý khí thải

Khói thải sau khi rời buồng đốt được dẫn qua bộ hâm nước và bộ sấy không khí. Điều này tận dụng nhiệt dư để gia nhiệt nước cấp và không khí trước khi vào buồng đốt, giúp nâng hiệu suất tổng thể lên đáng kể. Tiếp theo khói đi qua cụm lọc bụi (cyclone chùm, lọc bụi túi vải hoặc lọc bụi tĩnh điện) và tháp dập bụi ướt trước khi thoát ra ống khói, đảm bảo đạt chuẩn QCVN 19:2024/BTNMT.

Tủ điều khiển tự động (PLC/SCADA)

Hệ thống điều khiển tự động giám sát và điều chỉnh toàn bộ quá trình: nhiệt độ dầu, tốc độ bơm, lượng nhiên liệu cấp vào, chênh áp suất, bảo vệ quá nhiệt, bảo vệ áp suất… Nhiệt độ dầu được kiểm soát chính xác ±1°C, giảm rủi ro cháy nổ và tăng tuổi thọ thiết bị.

Nguyên lý hoạt động của lò dầu tải nhiệt

Lò dầu tải nhiệt vận hành theo chu trình khép kín gồm 4 bước liên tiếp: nhiên liệu (sinh khối, gas, dầu FO/DO) được đốt cháy trong buồng đốt sinh ra nhiệt lượng → dầu hấp thụ nhiệt qua ống xoắn và được bơm tuần hoàn đến các thiết bị tiêu thụ → dầu nóng truyền nhiệt gián tiếp cho máy ép, lò sấy, bồn trộn… mà không tiếp xúc trực tiếp với sản phẩm → dầu nguội hồi về lò để gia nhiệt lại, bắt đầu vòng tuần hoàn mới.

Các loại lò dầu tải nhiệt phổ biến

Tùy vào nhu cầu thực tế, doanh nghiệp có thể lựa chọn các dòng lò sau dựa trên công nghệ đốt:

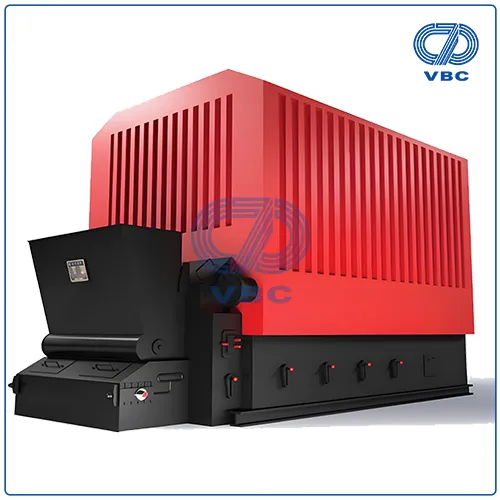

• Lò dầu tải nhiệt ghi xích: Phù hợp đốt than cám, viên nén mùn cưa với tính tự động hóa cao.

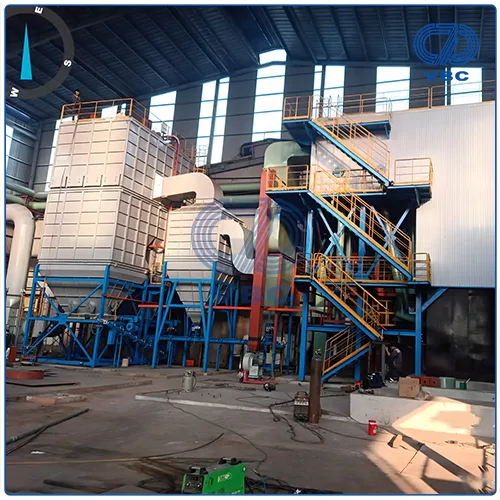

• Lò dầu tải nhiệt tầng sôi: Hiệu suất rất cao, đốt được đa dạng nhiên liệu sinh khối (biomass) có độ ẩm lớn.

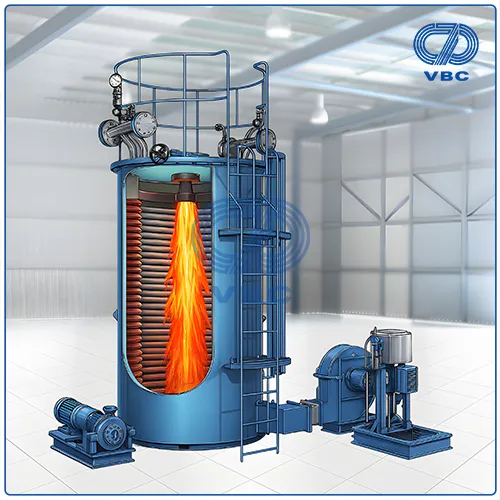

• Lò dầu tải nhiệt đốt dầu/gas: Kích thước gọn gàng, vận hành sạch sẽ. Phù hợp cho các nhà máy yêu cầu vệ sinh nghiêm ngặt.

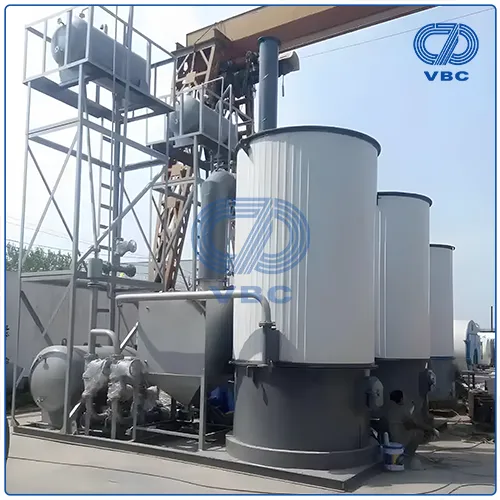

• Lò dầu tải nhiệt ghi tĩnh: cấu tạo đơn giản, chi phí đầu tư thấp. Phù hợp với các nhà máy có nhu cầu nhiệt ổn định và không đòi hỏi thay đổi công suất liên tục.

Những yếu tố cần xem xét khi chọn lò dầu tải nhiệt

Để hệ thống hoạt động bền bỉ và tiết kiệm, bạn cần lưu ý:

Nhiệt độ vận hành: Xác định nhiệt độ thực tế cần thiết tại thiết bị sử dụng để chọn loại dầu và thiết kế ống xoắn phù hợp.

Tương thích với nhiên liệu: Nên chọn loại nhiên liệu dễ tìm và giá rẻ tại địa phương (trấu, mùn cưa, than…) để giảm chi phí vận hành.

Tiêu chuẩn an toàn và môi trường: Đảm bảo hệ thống được thiết kế theo tiêu chuẩn an toàn kỹ thuật (TCVN) và có chế độ hậu mãi tốt.

Khả năng tự động hóa: Hệ thống điều khiển tự động hoàn toàn giúp vận hành ổn định, giảm phụ thuộc vào nhân công và tối ưu chi phí vận hành dài hạn.

Các câu hỏi thường gặp về lò dầu tải nhiệt

Q1: Làm sao để gia tăng tuổi thọ cho lò dầu truyền nhiệt?

Để kéo dài tuổi thọ và duy trì hiệu suất ổn định, lò dầu tải nhiệt cần được bảo dưỡng định kỳ, sử dụng đúng loại dầu tải và tuyệt đối không vận hành vượt ngưỡng nhiệt độ cho phép.

Q2: Lò dầu tải nhiệt có an toàn hơn lò hơi không?

Khác với nồi hơi truyền thống dùng nước và tạo hơi áp suất cao, tiềm ẩn nguy cơ rò rỉ, cháy nổ và thất thoát nhiệt. Lò dầu tải nhiệt sử dụng dầu chuyên dụng, vận hành ở áp suất thấp. Mang lại độ an toàn cao hơn, tiết kiệm nhiên liệu và giảm đáng kể chi phí bảo trì.

Q3: Lò dầu tải nhiệt có thể đạt nhiệt độ tối đa bao nhiêu?

Tùy theo loại dầu tải sử dụng, hệ thống có thể đạt nhiệt độ từ 300 – 400°C mà vẫn duy trì áp suất thấp. Đảm bảo an toàn vận hành và hiệu suất truyền nhiệt cao.

Q4: Làm thế nào để chọn lò dầu tải nhiệt phù hợp với dây chuyền sản xuất?

Cần xác định rõ 3 yếu tố cốt lõi: công suất nhiệt cần thiết (kcal/h), loại nhiên liệu sẵn có tại nhà máy và nhiệt độ vận hành yêu cầu. Từ đó lựa chọn thiết bị phù hợp, tránh tình trạng lãng phí năng lượng khi công suất dư thừa hoặc quá tải khi công suất không đủ đáp ứng.
