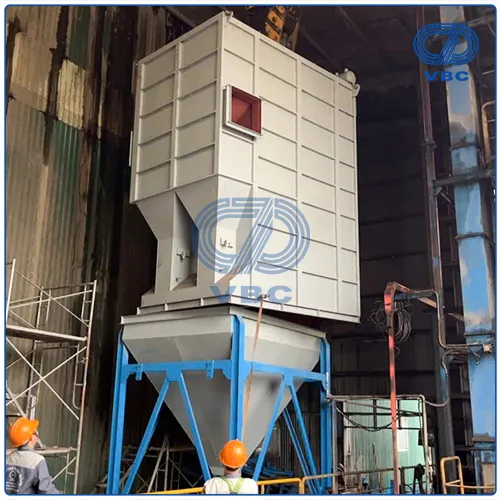

Bộ lọc bụi túi vải lò hơi – Giải pháp xử lý khói thải đạt chuẩn QCVN 19:2024/BTNMT

Trong kỷ nguyên công nghiệp xanh, việc kiểm soát nồng độ bụi mịn và các hạt tro lơ lửng trong khói thải lò hơi không còn là bài toán tùy chọn. Mà là tiêu chuẩn pháp lý bắt buộc đối với mọi doanh nghiệp vận hành trạm nhiệt. Bộ lọc bụi túi vải chính là giải pháp công nghệ tối ưu hiện nay. Sở hữu hiệu suất phân tách bụi lên đến 99.5%, giúp dòng khói thải sau đầu đốt hoàn toàn trong sạch trước khi xả ra ống khói.

Bài viết dưới đây của Công ty Nồi Hơi Việt Nam sẽ cung cấp cho bạn cái nhìn toàn diện về cấu tạo, nguyên lý vận hành và tiêu chuẩn lựa chọn vật liệu vải lọc chịu nhiệt cho hệ thống lò hơi công nghiệp.

Bộ lọc bụi túi vải lò hơi là gì?

Bộ lọc bụi túi vải lò hơi là hệ thống xử lý môi trường chuyên dụng, thực hiện chức năng thu gom, phân tách các hạt bụi mịn, tro bay có kích thước siêu nhỏ ra khỏi dòng khói thải nhờ cơ chế lọc màng cơ học. Dòng khói chứa tro sau khi đi qua các túi vải xilanh sẽ để lại toàn bộ hạt rắn bám trên vách ngoài của túi, trả lại lượng khí sạch đi vào khoang tập trung để quạt hút đẩy ra môi trường.

Khác với cyclone hoạt động theo nguyên lý ly tâm, thiết bị lọc bụi túi vải hoạt động theo cơ chế lọc bề mặt. Tức là bụi bị giữ lại trực tiếp trên sợi vải và lớp màng bụi tích tụ, cho phép xử lý các hạt bụi siêu mịn mà cyclone không tách được.

Xem thêm: Bộ lọc bụi cyclone chùm

Cấu trúc cơ khí chi tiết của hệ thống lọc bụi túi vải

Một hệ thống lọc bụi túi vải công nghiệp tiêu chuẩn được chế tạo đồng bộ từ các phân hệ cấu thành sau:

• Túi vải lọc bụi: Hệ thống ống trụ dài chế tạo từ vải kỹ thuật chuyên dụng, đóng vai trò là bề mặt cơ học trực tiếp giữ lại hạt tro bay. Vật liệu túi được cấu hình riêng biệt dựa trên dải nhiệt độ và đặc tính hóa học của dòng khói thải.
• Khung xương túi lọc: Cơ cấu lồng thép hình trụ định vị bên trong lòng túi, giữ phom dáng cố định và ngăn ngừa hiện tượng móp méo, xẹp túi dưới ứng suất áp suất âm của quạt hút.
• Van giũ bụi (Solenoid Valve): Van điện từ điều khiển dòng khí nén áp lực cao phun xung ngược vào từng hàng túi theo chu kỳ. Động năng xung khí làm túi giãn nở đột ngột, đánh bong lớp bánh bụi bám mặt ngoài rơi thẳng xuống phễu thu tro.
• Bộ điều khiển tự động: Hệ thống giám sát liên tục độ chênh áp qua màng túi, tự động kích hoạt chu trình giũ bụi Pulse Jet khi trở kháng đạt ngưỡng cài đặt, đảm bảo thiết bị vận hành liên tục 24/7 không cần dừng lò.

Nguyên lý vận hành và cơ chế giũ bụi

Phân loại hệ thống lọc bụi túi vải theo phương thức giũ bụi

Giũ bụi bằng xung khí nén: Phương pháp phổ biến nhất hiện nay, vận hành tự động hoàn toàn với hiệu suất làm sạch tối ưu. Cho phép giũ bụi cuốn chiếu theo từng hàng túi mà không cần dừng hệ thống.

Giũ bụi bằng thổi ngược: Sử dụng luồng khí sạch thổi ngược chiều dòng khói. Giải pháp này phù hợp với các dòng túi lọc kết cấu mỏng, dễ tổn thương hoặc rách vách khi chịu áp lực xung khí nén mạnh.

Giũ bụi bằng rung lắc cơ học: Sử dụng hệ thống motor và trục khuỷu để rung lắc khung túi. Phương thức này có chi phí đầu tư thấp, cấu tạo đơn giản cho các hệ thống nhỏ, nhưng bắt buộc phải cô lập (dừng) ngăn lọc trong quá trình giũ bụi.

Nguyên lý vận hành của bộ lọc bụi túi vải

Quy trình vận hành 3 giai đoạn của bộ lọc bụi túi vải:

Giai đoạn lọc bụi (Phân tách môi chất): Quạt hút điều phối dòng khói thải chứa tro bay đi vào buồng lọc, đâm xuyên từ ngoài vào trong qua bề mặt vách túi vải. Hạt bụi bị giữ lại do va chạm cơ học và bám dính, tích tụ dần tạo thành lớp “màng trợ lọc” đặc hiệu, giúp bẫy các hạt bụi siêu mịn hiệu quả hơn bề mặt vải sạch ban đầu.

Giai đoạn hoàn nguyên (Giũ bụi Pulse Jet): Khi độ dày lớp bánh bụi làm tăng tổn thất áp suất (trở kháng) vượt ngưỡng, hệ thống PLC tự động ra lệnh kích hoạt các van điện từ, phun xung khí nén ngược áp vào lòng từng hàng túi theo chu kỳ. Thân túi giãn nở đột ngột, đánh bong lớp bụi bám rơi thẳng xuống phễu thu tro ở đáy buồng.

Giai đoạn thu hồi và xả tro: Lượng tro gom tại phễu đáy được xả liên tục ra ngoài qua hệ thống van xoay kín khí (Rotary Valve) để chuyển tới vít tải. Trong khi đó, dòng khí sạch sau lọc thoát lên khoang đỉnh và được quạt hút đẩy thẳng ra ống khói môi trường.

Lựa chọn chất liệu lọc bụi túi vải chịu nhiệt

Khói thải lò hơi mang tính chất đặc thù: Nhiệt độ cao, chứa hơi ẩm và các khí mài mòn hóa học như SOx, NOx. Do đó, việc lựa chọn vật liệu vải lọc quyết định đến tuổi thọ của hệ thống. Công ty Nồi Hơi Việt Nam ứng dụng các dòng vải lọc cao cấp tương ứng với từng cấu hình chất đốt:

• Vải lọc PPS (Polyphenylene Sulfide): Lựa chọn hàng đầu cho lò hơi đốt than cám. Khả năng chịu nhiệt liên tục 160 độ C (tức thời 190 độ C), chịu axit và chịu thủy phân cực tốt trong môi trường khói lưu huỳnh cao.
• Vải lọc Nomex / Aramid: Chuyên dụng cho lò hơi đốt sinh khối (Biomass), gỗ băm, trấu rời. Chịu nhiệt độ vận hành cao lên đến 200 độ C. Độ bền cơ học tốt trước sự mài mòn của tàn tro thô.
• Vải lọc phủ màng PTFE (Teflon): Dòng sợi cao cấp nhất, chịu nhiệt đến 240 độ C. Bề mặt siêu mịn chống bám dính tro ẩm, tối ưu cho các dòng lò hơi có chế độ vận hành thay đổi liên tục hoặc nhiên liệu có độ ẩm cao.

Lợi ích khi tích hợp lọc bụi túi vải vào lò hơi

• Hiệu suất xử lý tuyệt đối: Tách sạch hạt bụi mịn có kích thước siêu nhỏ. Điều mà các hệ thống Cyclone đơn hay tháp sấy ướt truyền thống không thể xử lý triệt để.
• Đưa phát thải đạt chuẩn an toàn môi trường: Cam kết nồng độ bụi đầu ra sau ống khói đáp ứng nghiêm ngặt các quy chuẩn môi trường mới nhất của Bộ Tài nguyên và Môi trường (QCVN 19:2024/BTNMT).
• Bảo vệ hệ thống quạt hút đuôi lò: Dòng khói sạch hoàn toàn tạp chất rắn giúp cánh quạt hút không bị mài mòn cơ học. Chống mất cân bằng động và kéo dài tuổi thọ motor.
• Thu hồi tro khô giá trị cao: Tro bay được thu gom ở dạng khô hoàn toàn tại đáy phễu. Dễ đóng bao bán thành phẩm cho các nhà máy sản xuất bê tông nhẹ, xi măng hoặc phân bón, tạo thêm nguồn thu cho doanh nghiệp.

Xem thêm: Dịch vụ xử lý khói thải lò hơi

Ứng dụng của hệ thống túi vải

Hệ thống lọc bụi túi vải là mắt xích bắt buộc trong quy trình xử lý khói thải của các dòng lò hơi sử dụng nhiên liệu rắn, đáp ứng nghiêm ngặt các tiêu chuẩn môi trường:

Lò hơi đốt than: Than cám và than đá sinh ra hàm lượng tro bay dồi dỡ với kích thước hạt siêu mịn. Sau khi cụm Cyclone thu hồi các hạt hạt thô, bộ lọc túi vải đóng vai trò là tầng lọc tinh quyết định, triệt tiêu hoàn toàn lượng bụi mịn còn lại trước khi khói ra ống khói.

Lò hơi đốt sinh khối (Biomass): Quá trình đốt trấu rời, mùn cưa, vỏ điều, dăm gỗ phát tán lượng lớn bụi hữu cơ nhẹ. Hệ thống ứng dụng các dòng vải lọc chuyên dụng (Nomex, Polyester) chịu nhiệt, vận hành tối ưu tại dải nhiệt độ khói thải sau bộ hâm nước.

Lò hơi tầng sôi (BFB/CFB): Do đặc thù công nghệ đốt giữ nguyên liệu lơ lửng, lượng tro bay cuốn theo khói của lò tầng sôi lớn hơn dốc đứng so với lò ghi xích thông thường. Vì vậy, bộ lọc bụi túi vải là thiết bị cấu hình bắt buộc để trạm lò không bị quá tải phát thải.

Liên hệ thiết kế và chế tạo hệ thống lọc bụi túi vải – Công ty Nồi Hơi Việt Nam

Hệ thống lọc bụi túi vải là một phân hệ kỹ thuật yêu cầu tính toán thủy lực dòng khí cực kỳ khắt khe. Nếu tính toán sai lưu lượng, hệ thống sẽ gây sụt áp nội vi, làm “nghẹt thở” buồng đốt, gây tổn thất công suất sinh hơi của lò hơi.

Với vị thế là đơn vị cơ khí áp lực và môi trường uy tín, chúng tôi cam kết mang đến giải pháp trọn gói tối ưu:

• Tính toán khí động học chuyên sâu: Xác định chính xác tỷ lệ diện tích lọc trên thể tích khí phù hợp với từng công suất lò hơi.
• Vật tư chính hãng tiêu chuẩn quốc tế: Khung xương túi lọc được gia công trên dây chuyền tự động, triệt tiêu ba-via ngăn rách vải; túi vải nhập khẩu đồng bộ có chứng chỉ xuất xứ rõ ràng.
• Hệ điều khiển SCADA thông minh: Tự động điều chỉnh chu kỳ giũ bụi theo chênh áp thực tế, tiết kiệm tối đa lượng khí nén tiêu thụ.

Liên hệ ngay để được hỗ trợ kỹ thuật trực tiếp.
