Lò hơi ghi tĩnh là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Lò hơi ghi tĩnh là một trong những công nghệ sinh hơi truyền thống nhưng vô cùng bền bỉ, được ứng dụng rộng rãi trong các ngành công nghiệp hiện đại. Với thiết kế nhỏ gọn, vận hành đơn giản và chi phí đầu tư tối ưu. Lò hơi ghi tĩnh do Công ty Nồi Hơi Việt Nam chế tạo hiện đang là giải pháp năng lượng hàng đầu cho các doanh nghiệp vừa và nhỏ.

Lò hơi ghi tĩnh là gì?

Lò hơi đốt trên ghi tĩnh (nồi hơi ghi tĩnh) là thiết bị sử dụng buồng đốt cố định (ghi dạng gang chịu nhiệt) để đốt cháy các loại nhiên liệu thể rắn như củi cây, ván ép, củi trấu, than cục hoặc viên nén mùn cưa (biomass). Nhiệt lượng sinh ra từ quá trình cháy sẽ đốt nóng nước chạy trong các dàn ống đúc chịu nhiệt, sinh ra hơi nước bão hòa ở nhiệt độ và áp suất cao để phục vụ cho các công đoạn sản xuất công nghiệp.

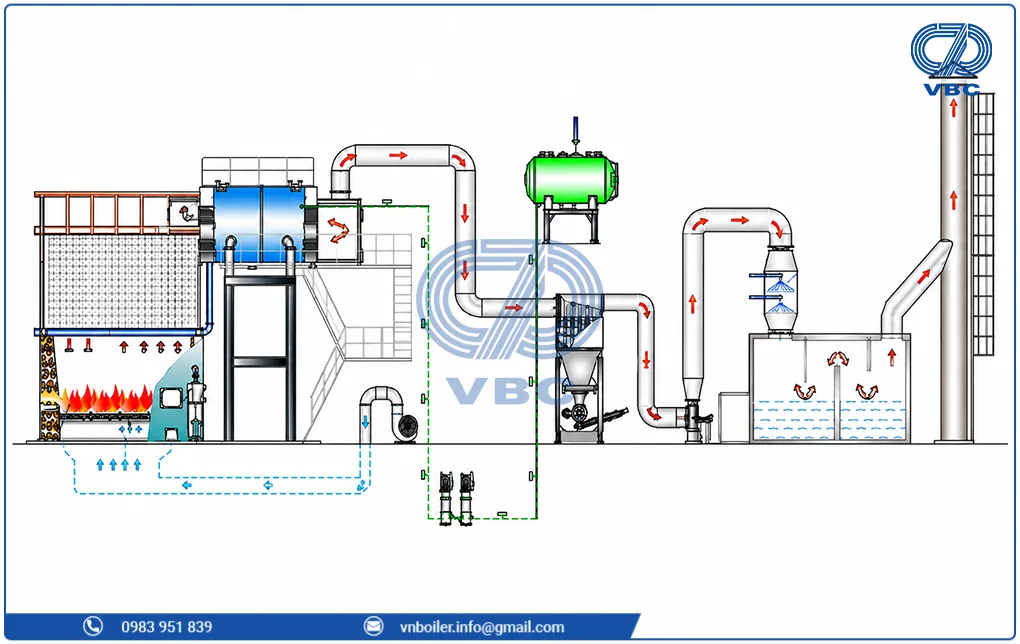

Cấu tạo chi tiết của hệ thống lò hơi ghi tĩnh

Hệ thống lò hơi ghi tĩnh được cải tiến cơ khí hóa tối đa, bao gồm các bộ phận chính sau:

Buồng đốt & hệ thống ghi lò

• Ghi lò: Chế tạo bằng gang chịu nhiệt độ cao chuyên dụng, thiết kế các khe hở thông gió tối ưu giúp phân phối gió cấp 1 đều từ dưới lên.
• Thể xây: Sử dụng vật liệu chịu lửa và cách nhiệt cao cấp, giúp giữ nhiệt lượng tối đa trong buồng đốt, đảm bảo nhiên liệu được cháy kiệt hoàn toàn.
• Phần nhận nhiệt bức xạ: Gồm các vách ống thép đúc chịu nhiệt tiêu chuẩn chuyên dùng cho lò hơi, hấp thụ trực tiếp nguồn nhiệt bức xạ từ ngọn lửa.
• Hệ thống thải tro xỉ cải tiến: Tích hợp 02 vít tải xỉ tự động, giúp cơ khí hóa quy trình loại bỏ tro xỉ, giảm tối đa sức lao động thủ công so với các dòng lò cũ trên thị trường.

Thân lò (Phần đối lưu)

• Thiết kế đa pass tối ưu truyền nhiệt: Bao gồm ống lò (pass 1) và các chùm ống lửa (pass 2, pass 3).
• Trên thân lò bố trí đầy đủ các thiết bị đo lường và an toàn tiêu chuẩn: Van hơi chính, van an toàn, cụm tín hiệu điều khiển, ống thủy sáng, van xả đáy…

Hệ thống xử lý khí thải đạt chuẩn môi trường

• Bộ khử bụi Cyclone chùm: Gồm nhiều Cyclone đơn liên kết, ứng dụng lực ly tâm tách hơn 90% hạt tro bụi thô bay theo khói.
• Bể dập bụi (Tháp lọc ướt): Kết hợp lực ly tâm và hệ thống phun nước ngược chiều dòng khói để giữ lại các hạt bụi mịn, đảm bảo khí thải đầu ra thân thiện với môi trường.

Hệ thống điều khiển và bảo vệ an toàn

• Mạch bảo vệ đóng cắt: Tích hợp MCCB chống ngắn mạch và rơle nhiệt chống quá tải cho toàn bộ động cơ, quạt hút, quạt thổi.
• Điều khiển mức nước tự động: Hệ thống cảm biến liên tục đo lượng nước, tự kích hoạt bơm bù nước hoặc tự động ngắt quạt, ngắt nhiên liệu khi phát hiện sự cố cạn nước cấp 1 và cấp 2.
• Hệ thống xử lý nước cấp: Bộ làm mềm nước giúp loại bỏ các ion kim loại nặng, ngăn ngừa cáu cặn hình thành trong ống bọc nhiệt, kéo dài tuổi thọ thân lò.

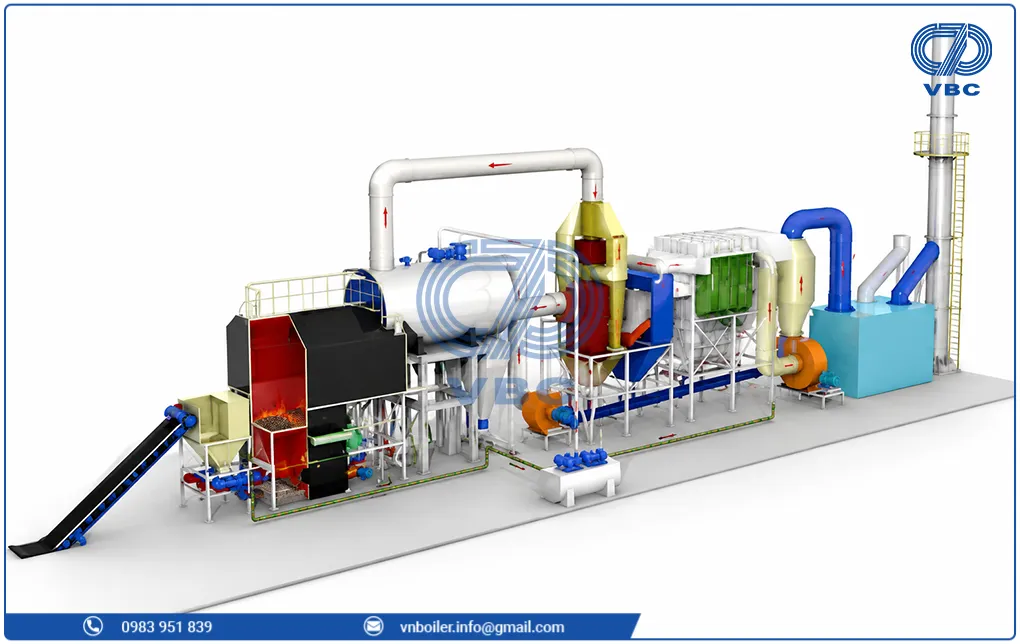

Nguyên lý hoạt động của nồi hơi ghi tĩnh

Dù là công nghệ truyền thống có cấu tạo đơn giản và lâu đời. Lò hơi ghi tĩnh hiện đại đã được cải tiến mạnh mẽ để tối ưu hiệu suất và bảo vệ môi trường.

Quá trình đốt: Nhiên liệu được cấp thủ công vào buồng đốt qua cửa nạp liệu và nằm trên mặt ghi gang. Khí cấp từ dưới ghi vừa làm mát ghi, vừa cung cấp oxy dồi dào giúp lớp nhiên liệu cháy đều.

Quá trình sinh hơi: Nhiệt lượng tỏa ra truyền qua vách ống đúc đối lưu và bức xạ, làm nước sôi bên trong dàn ống. Hơi nước bão hòa bốc lên, tích tụ tại ba-long và sẵn sàng cấp đi qua hệ thống van điều tiết.

Quá trình thu hồi nhiệt và lọc khói: Khói nóng trước khi xả ra ngoài sẽ qua bộ hâm nước/bộ sấy không khí để tận dụng nhiệt dư (hạ nhiệt khói thải). Tiếp đó khói qua cụm Cyclone và bể dập bụi ướt để làm sạch hoàn toàn trước khi thoát ra ống khói.

So sánh hiệu suất vận hành giữa lò hơi ghi tĩnh đốt củi và lò hơi tầng sôi đốt sinh khối

Bảng này cho thấy lò hơi tầng sôi đốt sinh khối vượt trội nhờ cơ chế đốt hiệu quả. Cũng từ đó giúp doanh nghiệp dễ dàng đánh giá và lựa chọn loại lò hơi phù hợp với nhu cầu sản xuất, chi phí vận hành và mục tiêu tiết kiệm năng lượng.

Những điểm hạn chế của nồi hơi ghi tĩnh

Hiệu suất cháy thấp (khoảng 70%) do buồng cháy được tích hợp chung trong buồng sinh hơi, dẫn đến hiệu quả trao đổi nhiệt không cao.

Cấp liệu thủ công hoàn toàn phụ thuộc vào kinh nghiệm của người vận hành, khó kiểm soát chính xác lượng nhiên liệu đưa vào, dễ gây tình trạng cháy không đồng đều.

Thiết kế ghi lò dạng tấm với lỗ thoáng lớn (30–50mm) không tạo được luồng gió phân bố đều như lò tầng sôi.

Hòa trộn không khí kém dẫn đến ngọn lửa cháy đỏ, sinh nhiều khí độc (CO, NOx) và làm tăng đáng kể mức tiêu hao nhiên liệu.

Xem thêm: Các yếu tô ảnh hưởng đến mức tiêu hao nhiên liệu lò hơi

Ứng dụng rộng rãi trong các ngành công nghiệp

Nhờ tính ổn định và kinh tế, lò hơi ghi tĩnh là trái tim năng lượng của nhiều nhà máy:

• Ngành dệt nhuộm, may mặc: Hấp vải, nhuộm màu, sấy khô thành phẩm.
• Chế biến gỗ, lâm sản: Sấy ván ép công nghiệp, hấp tẩm dầu gỗ mỹ nghệ, xông khô gỗ tươi.
• Sản xuất giấy & bao bì: Cung cấp nhiệt lượng cho lô sấy, hấp bột giấy.
• Ngành thực phẩm: Tiệt trùng, nấu bánh kẹo, tương ớt, sữa, đồ hộp đảm bảo an toàn vệ sinh.
• Xây dựng & Dịch vụ: Sấy cấu kiện bê tông đúc sẵn; cấp nhiệt cho hệ thống xông hơi, massage, tắm nóng tại các khu nghỉ dưỡng.

Hướng dẫn vận hành tối ưu hiệu suất lò ghi tĩnh

Để hệ thống hoạt động an toàn và đạt hiệu suất cao nhất, doanh nghiệp cần lưu ý:

• Đảm bảo lịch trình bảo trì định kỳ, giữ sạch đường ống nước, phin lọc và bề mặt ống lửa để tối ưu hóa khả năng truyền nhiệt.
• Ghi chép sổ nhật ký vận hành hàng ngày về thông số áp suất, nhiệt độ, mực nước để phát hiện sớm các hư hỏng nhỏ.
• Người vận hành phải thực hiện đúng danh sách bảo trì theo ngày/tuần/tháng theo khuyến cáo từ nhà sản xuất.

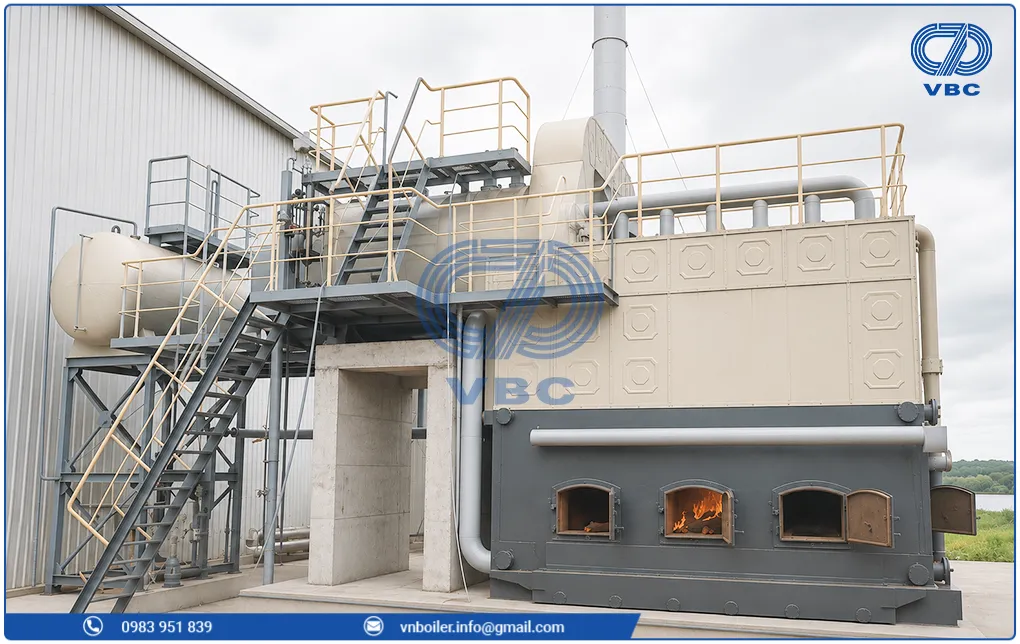

Đặc điểm lò hơi ghi tĩnh do Công ty Nồi Hơi Việt Nam thiết kế và lắp đặt

• Đốt đa nhiên liệu: Không kén kích thước chất đốt, vận hành tốt với củi cây, ván ghép, củi trấu, than cục,… có kích cỡ không đồng đều.
• Thiết kế chuẩn kỹ thuật: Chế tạo theo tiêu chuẩn TCVN 7704 – 2007, kết cấu nhỏ gọn, tiết kiệm diện tích lắp đặt cho nhà xưởng.
• Hiệu suất ổn định: Diện tích nhận nhiệt lớn, tuổi thọ lò bền bỉ, công suất sinh hơi không bị sụt giảm theo thời gian.
• Thân thiện với môi trường: Hệ thống xử lý khí thải đồng bộ đảm bảo khói thải đạt Cột B theo quy chuẩn môi trường hiện hành.

Liên hệ tư vấn và khảo sát lắp đặt lò hơi ghi tĩnh – Công ty Nồi Hơi Việt Nam

Giữa dòng chảy của các công nghệ hiện đại, lò hơi ghi tĩnh vẫn khẳng định vị thế riêng biệt như một giải pháp năng lượng bền bỉ, thực tế và tối ưu chi phí. Những cải tiến đột phá về hệ thống tự động hóa và xử lý khí thải đạt chuẩn đã biến dòng lò truyền thống này thành một bệ phóng kinh tế vững chắc, giúp doanh nghiệp giải quyết triệt để bài toán giữ vững hiệu suất sản xuất trong khi áp lực chi phí ngày một gia tăng.

Xem thêm: Lò hơi ghi xích đa nhiên liệu

Mọi nhu cầu về khảo sát, thiết kế và chế tạo hệ thống lò hơi ghi tĩnh tiết kiệm nhiên liệu, quý khách hàng vui lòng liên hệ:
