Bộ lọc bụi Cyclone chùm (Multi-Cyclone) – Giải pháp phân tách tro thô hiệu suất cao cho lò hơi

Trong quy trình xử lý khói thải lò hơi công nghiệp, đặc biệt là các dòng lò sử dụng nhiên liệu rắn như sinh khối (biomass), than cám hay trấu rời. Việc thu gom các hạt tro thô có kích thước lớn ngay sau buồng đốt là bước đi quan trọng. Bộ lọc bụi Cyclone chùm (Multi-Cyclone) chính là thiết bị phân tách cơ học tối ưu nhất. Đóng vai trò là “lá chắn” bảo vệ toàn bộ hệ thống xử lý môi trường phía sau khỏi nguy cơ quá tải và mài mòn.

Bài viết dưới đây của Công ty Nồi Hơi Việt Nam sẽ phân tích chi tiết về cấu tạo đồng bộ, nguyên lý chuyển động dòng khí và các tiêu chí thiết kế của module xử lý khói thải đa tầng này.

Bộ Cyclone chùm (Multi-Cyclone) là gì?

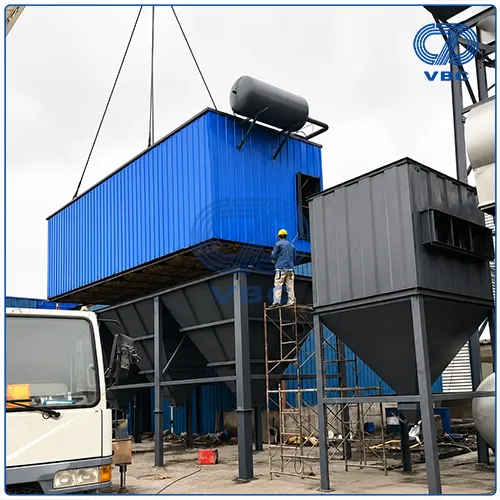

Bộ Cyclone chùm (Multi-Cyclone / Multiclone) là một thiết bị lọc bụi ly tâm dạng tổ hợp. Bao gồm nhiều block cyclone đơn kích thước nhỏ được xếp song song và đóng gói chung trong một vỏ buồng kín. Thiết bị này ứng dụng lực ly tâm sinh ra từ chuyển động xoáy tốc độ cao của dòng khí để phân tách các hạt tro bay có tỷ trọng lớn ra khỏi dòng khói thải lò hơi.

Trong hệ thống xử lý khói thải lò hơi, cyclone thường đóng vai trò thiết bị lọc sơ cấp, xử lý phần lớn lượng bụi thô trước khi khói thải tiếp tục qua các thiết bị lọc thứ cấp như túi lọc bụi hoặc hệ dập bụi ướt.

Điểm vượt trội của Cyclone chùm so với Cyclone đơn thông thường:

• Hiệu suất thu hồi bứt phá: Nếu như Cyclone đơn dải rộng chỉ xử lý tốt hạt bụi thô (>20 μm). Thì cấu trúc Cyclone chùm thu nhỏ đường kính ống xoáy giúp tăng vận tốc góc, tạo lực ly tâm lớn gấp nhiều lần, nâng hiệu suất bẫy các hạt bụi mịn kích thước đến 5 – 10 μm lên trên 90% – 95%.
• Tiết kiệm diện tích lắp đặt: Thay vì sử dụng một tháp Cyclone đơn khổng lồ gây vướng không gian nhà lò. Hệ thống Multi-Cyclone gom hàng chục ống lọc nhỏ vào một khối hộp gọn gàng, tối ưu diện tích mặt bằng.

Xem thêm: Bộ lọc bụi túi vải

Cấu tạo chi tiết của hệ thống Cyclone chùm

Một bộ lọc bụi Cyclone chùm tiêu chuẩn do Công ty Nồi Hơi Việt Nam chế tạo bao gồm các cấu phần chính sau:

• Miệng thu khói vào: Thiết kế định hình theo phương tiếp tuyến với thân trụ. Ngay lập tức chuyển hóa động năng của dòng khói thải thành chuyển động xoáy trục góc độ cao ngay khi tiếp cận thiết bị.
• Thân trụ vách đứng: Không gian trung tâm diễn ra quá trình phân tách pha. Tại đây, dòng khói xoáy tròn liên tục tạo ra lực ly tâm cực đại. Đẩy các hạt tro có tỷ trọng lớn văng mạnh vào thành vách.
• Côn thu hình nón: Phân hệ nón thu hẹp dần đường kính nằm phía dưới thân trụ. Có chức năng giảm dần vận tốc dòng xoáy và dẫn hướng dòng tro rơi tự do xuống khoang chứa.
• Ống lồng thoát khí sạch: Đường ống định vị đồng tâm bên trong thân trụ, đóng vai trò trích xuất lõi khí sạch (sau khi đã ly tâm tách tro) thoát ngược lên khoang đỉnh để dẫn sang phân hệ lọc bách cấp hoặc ống khói.
• Phễu gom và van xả tro đáy: Hệ thống gom tro tập trung tại đáy nón, tích hợp van xoay kín khí để xả tro liên tục ra ngoài mà không gây lọt khí, triệt tiêu hoàn toàn rủi ro tro bị dòng khí cuốn ngược trở lại.

Nguyên lý vận hành đối lưu ly tâm tầng bậc

Quy trình tách bụi bên trong hệ thống Multi-Cyclone diễn ra hoàn toàn tự động dựa trên động năng của quạt hút lò hơi theo 3 bước:

Giai đoạn chia dòng: Dòng khói chứa tro từ lò hơi đi vào hộp phân phối chính của Multi-Cyclone và được phân bổ đều vào miệng của các ống Cyclone con.

Giai đoạn phân tách ly tâm: Khi đi qua cánh hướng dòng cố định, khói thải bị ép chuyển động theo quỹ đạo xoắn ốc đi xuống dọc theo vách ống ngoài. Dưới tác dụng của lực ly tâm cực đại, các hạt tro có khối lượng lớn bị văng mạnh vào thành ống, mất động năng và trượt theo vách nón rơi thẳng xuống phễu thu tro đáy.

Giai đoạn thoát khí sạch: Khi dòng khí xoáy đi gần đến đáy ống nón, do đáy bị chặn kín, dòng khí buộc phải quay ngược trở lên tạo thành một lõi xoáy trung tâm (Vortex) chạy dọc lòng ống bên trong, thoát lên khoang khí sạch phía trên và đi tới phân hệ lọc tiếp theo.

Tại sao bộ Cyclone chùm là giải pháp tối ưu trong xử lý khói thải?

Giảm tải triệt để cho tầng lọc tinh: Bằng việc thu hồi đến 90% lượng hạt tro thô ngay từ tháp lọc đầu tiên. Multi-Cyclone giúp bộ lọc bụi túi vải hoặc tháp dập bụi ướt phía sau không bị quá tải. Ngăn hiện tượng nghẹt vải lọc hoặc đóng cặn bùn quá nhanh.

Triệt tiêu rủi ro cháy túi lọc: Đối với lò hơi đốt sinh khối (Biomass), khói thải thường mang theo các hạt than tàn, tàn lửa chưa cháy kiệt. Đi qua Cyclone chùm, các hạt tàn lửa nặng này sẽ bị lực ly tâm bẫy lại và rơi xuống phễu tro. Loại bỏ hoàn toàn nguy cơ tàn lửa bay vào làm cháy hỏng hệ thống túi vải lọc bụi phía sau.

Chi phí vận hành và bảo trì thấp: Hệ thống không sử dụng bất kỳ chi tiết chuyển động nội vi nào (trừ van xả tro đáy), không cần thay thế vật tư tiêu hao định kỳ như túi vải. Vận hành hoàn toàn bằng áp suất dòng khí, giúp doanh nghiệp tiết kiệm tối đa chi phí bảo dưỡng.

Chịu nhiệt độ cực cao: Khác với các dòng lọc túi bị giới hạn nhiệt độ ở ngưỡng 200 độ C., Bộ Cyclone chùm chế tạo từ thép và gang chịu nhiệt có thể làm việc trực tiếp trong dải nhiệt độ khói từ 250 – 400 độ C mà không bị biến dạng.

Xem thêm: Dịch vụ xử lý khói thải lò hơi

Tiêu chuẩn tính toán kỹ thuật bộ Multi-Cyclone tại Công ty Nồi Hơi Việt Nam

Một bộ Multi-Cyclone hoạt động kém hiệu quả thường do hai nguyên nhân: Hoặc tính toán đường kính ống quá lớn làm giảm lực ly tâm (hiệu suất lọc kém), hoặc mật độ ống quá dày gây ra tổn thất áp suất quá lớn, làm nghẹt dòng khói và sụt công suất buồng đốt.

Tại Công ty Nồi Hơi Việt Nam, các kỹ sư nhiệt và khí động học luôn tuân thủ quy trình thiết kế khắt khe:

Mô phỏng dòng chảy động lực học khí (CFD): Đo đếm chính xác lưu lượng khói thực tế của lò hơi để tính toán số lượng ống Cyclone con và phân bổ góc nghiêng cánh hướng dòng tối ưu.

Vật liệu đúc chuyên dụng: Các ống lọc bên trong được chế tạo từ gang hợp kim chịu mài mòn cao, chống lại sự chà xát liên tục của các hạt tro thô (như tro vỏ trấu chứa hàm lượng silica cao). Giúp kéo dài tuổi thọ thiết bị lên gấp 3 lần so với thép thường.
